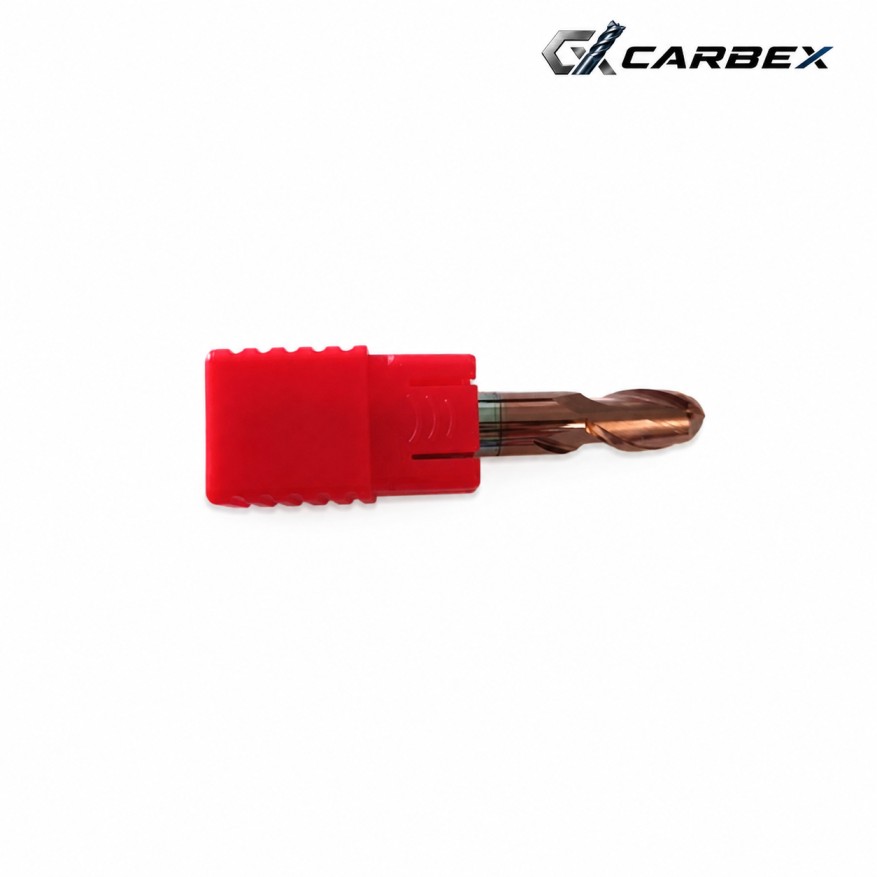

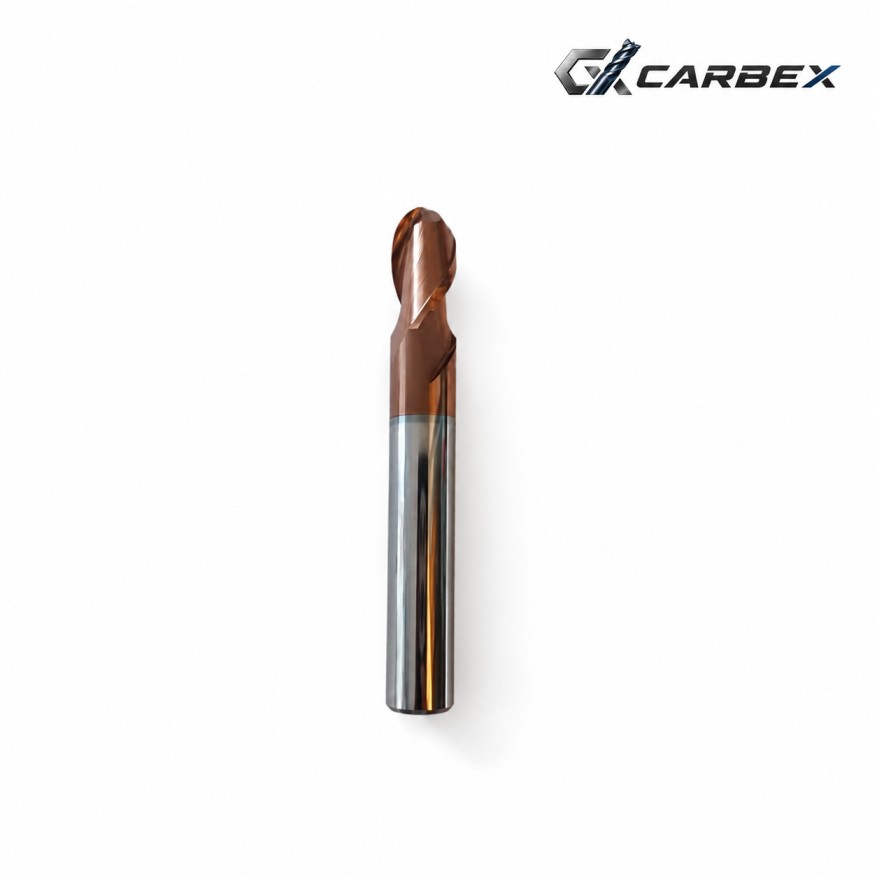

فرز بال نوز قطر ۱۰ میلیمتر چیست؟
فرز بال نوز قطر ۱۰ میلیمتر یکی از ابزارهای تمامکارباید پرکاربرد در ماشینکاری CNC است که برای ایجاد سطوح منحنی، فرمهای سهبعدی، قوسها و فیلتها استفاده میشود. نوک کروی این ابزار دارای شعاع R5 است و امکان حرکت نرمتر ابزار روی سطوح پیچیده را فراهم میکند.
کاربرد فرز بال نوز کارباید قطر ۱۰
این ابزار برای ماشینکاری قالبهای تزریق پلاستیک، سطوح سهبعدی، حفرهها، قطعات دارای انحنا و مسیرهای ایجادشده در نرمافزارهای CAM مناسب است. فرز بال نوز قطر ۱۰ را میتوان در عملیات نیمهپرداخت و پرداخت استفاده کرد، مشروط بر اینکه دور اسپیندل، پیشروی، عمق برش و فاصله بین مسیرها متناسب با جنس قطعه انتخاب شوند.
- ماشینکاری سطوح سهبعدی و منحنی
- پرداخت و نیمهپرداخت قالبها
- ایجاد قوس و فیلت در قطعات
- ماشینکاری مسیرهای موازی، رستر و کانتور سهبعدی
- استفاده در فرزکاری CNC و برنامههای CAM
مزایای استفاده از فرز بال نوز قطر ۱۰
قطر ۱۰ میلیمتر در مقایسه با ابزارهای کوچکتر مانند قطر ۶ یا ۸، صلبیت بیشتری دارد و در شرایط یکسان کمتر در معرض خمش قرار میگیرد. این ویژگی میتواند در ماشینکاری سطوح نسبتاً بزرگ، زمان عملیات را کاهش دهد. در مقابل، برای جزئیات بسیار کوچک و شعاعهای داخلی کمتر از شعاع ابزار، باید از قطر پایینتر استفاده شود.
تفاوت فرز بال نوز قطر ۱۰ با قطرهای کوچکتر
انتخاب قطر ابزار باید بر اساس کوچکترین شعاع قطعه، میزان دسترسی ابزار، کیفیت سطح موردنیاز و توان دستگاه انجام شود. فرز بال نوز قطر ۱۰ برای سطوح متوسط و بزرگ مناسبتر است، اما در نواحی دارای جزئیات ظریف ممکن است ابزار قطر ۸ یا کوچکتر انتخاب بهتری باشد.
برای بررسی دقیقتر این موضوع، مقاله راهنمای انتخاب قطر فرز کارباید را مطالعه کنید.
تنظیم دور و فید فرز بال نوز قطر ۱۰
دور اسپیندل و فید ریت این ابزار به جنس قطعه، سختی متریال، نوع پوشش ابزار، میزان درگیری، عمق برش، صلبیت دستگاه و طول بیرونزدگی ابزار وابسته است. بنابراین نمیتوان یک مقدار ثابت را برای تمام شرایط پیشنهاد کرد. در پرداخت سطوح سهبعدی باید علاوه بر دور و فید، فاصله بین مسیرها و قطر مؤثر ابزار نیز در نظر گرفته شود.
برای آشنایی با فرمولهای محاسبه، مقاله محاسبه فید ریت و دور اسپیندل در فرزکاری CNC را ببینید.
نکات مهم پیش از خرید

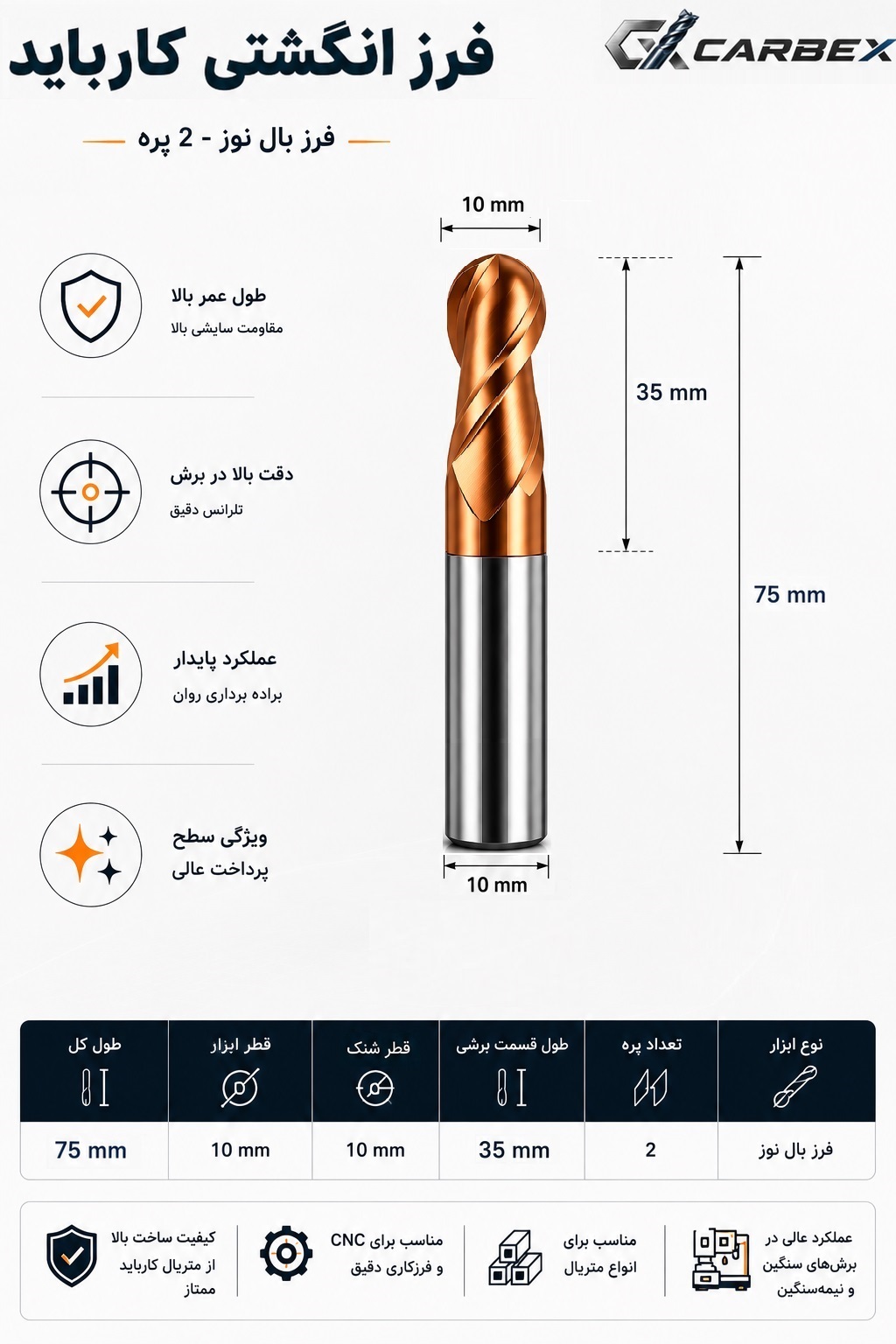

پیش از خرید، قطر ابزار، قطر شنک، طول کل، تعداد پره و فضای دسترسی ابزار را با نقشه قطعه و ابزارگیر دستگاه تطبیق دهید. طول بیرونزدگی ابزار باید تا حد امکان کم باشد تا احتمال لرزش، افت کیفیت سطح و شکست ابزار کاهش پیدا کند.
برای مشاهده سایر ابعاد و مدلها، صفحه انواع فرز بال نوز کارباید را بررسی کنید.
سؤالات متداول درباره فرز بال نوز قطر ۱۰
شعاع نوک فرز بال نوز قطر ۱۰ چقدر است؟
شعاع نوک ابزار نصف قطر آن است؛ بنابراین فرز بال نوز قطر ۱۰ دارای شعاع اسمی R5 است.
فرز بال نوز قطر ۱۰ برای پرداخت مناسب است؟
بله، این ابزار برای پرداخت و نیمهپرداخت سطوح منحنی و سهبعدی مناسب است؛ اما کیفیت نهایی به فاصله مسیرها، دور، فید، صلبیت مجموعه ابزار و شرایط ماشینکاری بستگی دارد.
آیا این ابزار برای گوشههای کوچک مناسب است؟
فقط در صورتی که شعاع و فضای گوشه با ابعاد ابزار سازگار باشد. برای جزئیات یا شعاعهای کوچکتر باید از فرز بال نوز با قطر پایینتر استفاده شود.
